砖混结构承重墙的开窗加固是一个重要的工程环节,其目的是确保建筑的结构安全和稳定性。本图解将指导您如何进行砖混承重墙的开窗加固工作,包括选择合适的开窗位置、确定加固方案、以及使用合适的加固材料和方法。我们还将介绍一些关键的注意事项,以确保加固工作的顺利进行,并最大程度地减少对建筑结构的影响。
砖砌承重墙开门洞的处理方法
在砖砌承重墙上开门洞是一项需要谨慎处理的任务,因为不当的操作可能会对房屋的整体结构造成严重影响。以下是一些常见的处理方法和注意事项:
1. 加固措施
- 增加门洞的梁柱支撑:
- 在门洞上方和两侧加设梁柱,以增加墙体的承重能力。梁柱可以采用钢筋混凝土结构,根据墙体的承重情况和设计要求进行尺寸和布置的确定。
- 加设钢筋混凝土梁:
- 在门洞上方加设一道钢筋混凝土梁,以承担墙体上方的荷载。梁的尺寸和钢筋的布置应根据墙体的承重情况和设计要求进行确定。
- 加设钢结构支撑:
- 在门洞上方和两侧加设钢结构支撑,以增加墙体的承重能力。钢结构支撑可以采用钢梁、钢柱等形式,根据墙体的承重情况和设计要求进行尺寸和布置的确定。
- 加设加固板:
- 在门洞周围加设加固板,以增加墙体的刚度和抗剪能力。加固板可以采用钢板、钢筋混凝土板等材料,根据墙体的承重情况和设计要求进行尺寸和布置的确定。
- 加设加固筋:
- 在门洞周围加设加固筋,以增加墙体的抗拉能力。加固筋可以采用钢筋,根据墙体的承重情况和设计要求进行尺寸和布置的确定。
- 加固墙体连接:
- 对于墙体的连接部位,如墙体与梁柱的连接、墙体与地基的连接等,需要进行加固处理,以保证连接的稳定性和承载能力。

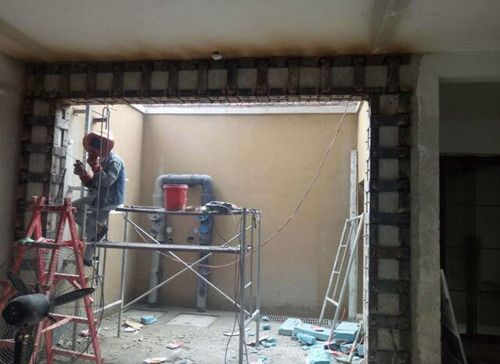

- 碳纤维加固或粘钢加固:
- 对于小的门洞,可以采用碳纤维加固或粘钢加固,施工快,重量轻,不增加截面大小。
- 预制过梁:
- 在开洞洞口上填塞预制过梁,首先在洞口上皮砖墙一侧开一个预制过梁尺寸大小与洞口相同的洞口,然后再与洞口上皮砖墙另一侧开一个相同大小的洞口,将预制过梁放入。

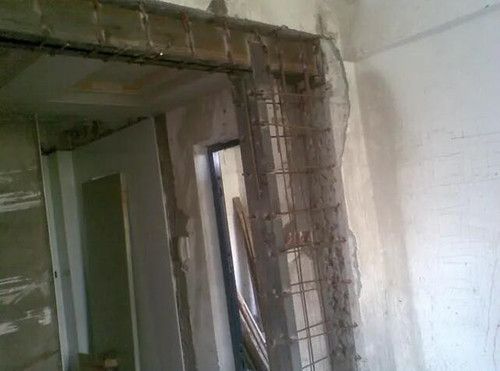

- 后作构造柱:
- 对洞边砖墙进行留槎切割,通过咬槎保证现浇混凝土带与砌体共同工作,留槎尺寸及间距为60×300@600,切割完成后,现浇80mm宽的竖向混凝土带作为构造柱,用以支撑预制过梁并对洞边砖墙补强。现浇混凝土带均为构造配筋,竖向分布筋Φ8@200,主筋为3Φ10。
- 置换混凝土加固法:
- 这种加固法的优点和加大截面法相近,并且加固之后不影响建筑物的净空。但是同样存在施工的作业时间长的缺点,适合用在受压区混凝土强度偏低或者是有严重缺陷的梁、柱等混凝土构件的加固。
- 绕丝法:
- 这种加固方法适合用在混凝土结构构件截面承载力不足的加固,或者是需要对受压构件施加横向约束力的场合。
- 锚栓锚加固法:
- 这种方法适合用在混凝土强度等级为C20-C60的混凝土承重结构的改造、加固,不适合用在已经严重风化的结构以及轻质结构。
- 加大截面加固法:
- 这种加固的方法适合用在施工工艺简单,适应性强,并且具有成熟的设计和施工,适合用在梁、板、柱、墙和一般构造物的混凝土的加固,但是现场施工的作业时间长,对生产和生活有一定的影响,并且加固之后的建筑物净空有一定的减小。
- 粘接外包型钢加固法:
- 受力可靠、施工简单、现场工作量比较小,但是用钢量比较大,并且不适合在没有防护的情况下用在600摄氏度以上的高温场所,适合用在使用不允许显著增大原构件截面尺寸,但是又要求大幅度提高承载能力的混凝土结构加固。
- 粘贴纤维增强塑料加固法:
- 除了具有粘贴钢板相似的优点以外,还具有耐腐蚀、耐潮湿、几乎不增加结构自重、耐用、维护费用比较低等优点,但是需要专门的防火处理,适合用在各种受力性质的混凝土结构构件和一般建筑物。
2. 施工注意事项
- 卸载和支撑:
- 在开门洞之前,一定要注意卸载,然后也要做好支撑工作。
- 钻孔技巧:
- 钻孔时要小心前后推拉,避免拉速度过快导致干粉的粘连不够,造成孔的大小过大。同时,也要注意不要直接向前打孔,以免钻头断掉影响施工。
- 钻头平稳:
- 钻孔时钻头要保持平稳,不要左右晃动,因为晃动会增加钻头的摩擦力,容易打歪。
- 力度控制:
- 在下压时要注意力度,遇到击打困难或落地慢的情况,要及时拔出钻头,检查钻头中的砖芯是否断掉,以免影响后续的打孔工作。
- 专业人员:
- 在进行墙体开洞时,一定要找专业的打孔公司或工作人员进行施工。不专业的技术人员可能会破坏墙体,甚至造成事故,对业主利益造成损害。
- 物业确认:
- 在进行开洞之前,最好先向物业确认,并找经验丰富的师傅进行开洞。
- 规范遵守:
- 开洞的位置、大小、数量都需要符合规范,不能随意开洞。
- 结构安全:
- 承重墙在房屋结构中起着重要的支撑作用,随意动承重墙可能会影响建筑结构的稳定性。
- 顶梁和阳台墙:
- 屋顶的横梁和连接阳台的墙壁不能拆除,它们分别起到支撑上层地板和阳台的重要作用。
- 钢筋保护:
- 墙上的钢筋相当于墙内的骨骼,如果在埋设管道时意外损坏,会影响墙体的承载力,留下安全隐患。
- 修补工作:
- 拆墙后,修补工作是不容忽视的。重建墙体时,需要重新拉筋,即用钢筋连接新旧墙体,使墙体更加稳定。
通过以上方法和注意事项,可以有效地在砖砌承重墙上开门洞,同时确保房屋结构的安全性和稳定性。
