钢结构生产车间设备布置图的制作涉及对生产线的物理布局进行详细规划,以确保生产效率和成本效益最大化。在评估钢结构楼层板的成本效益时,需要综合考虑材料成本、生产时间、人工费用以及维护成本等因素。通过优化设备布置,可以减少物料搬运距离,缩短生产周期,降低能源消耗,并减少因设备故障导致的停机时间。合理的设备布局还能提高工人的操作效率,从而进一步降低生产成本。在设计和实施钢结构生产车间设备布置时,必须全面考虑上述因素,以实现最佳的成本效益平衡。
一、钢结构楼层板概述
钢结构楼层板是现代建筑中重要的组成部分,有着多种类型和特点,广泛应用于各类建筑项目中。
(一)常见类型

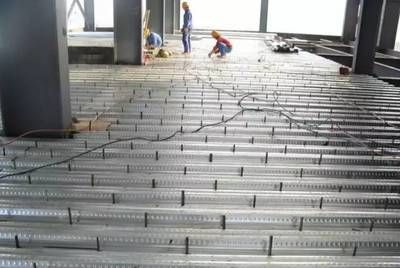

- 楼承板(组合楼板):
- 以镀锌钢板为主要材料,经辊压冷弯成型,与混凝土结合使用。制作时将镀锌钢板送入辊压冷弯成型机,加工成如V型、U型、梯形等预设的截面形状,成型后的钢板截面中空、周边无接缝、厚度均匀。然后在钢板表面焊接加劲肋以提高承载能力,并根据设计要求在钢板与钢梁间设置栓钉等连接件确保牢固连接。验收合格后存储备用。具有自重轻、施工方便快捷、易于更新、便于工业化生产等性能特点,广泛应用于电厂、电力设备公司、汽车展厅、钢结构厂房等建筑领域。
- 水泥纤维板:
- 以水泥为基本材料和胶黏剂,以矿物纤维、其它纤维为增强材料,经制浆、成型、养护等工序制成。对于做LOFT钢结构楼板的高密度纤维水泥压力板(20 - 30mm厚),钢梁间距600600mm,至少三面焊接(顶面可不焊接),焊缝强度和质量要符合相关标准要求。板边缘悬空时需增加次梁。安装时,要将顶面焊缝打磨平、清理焊接飞溅物,板的纵向与C8槽钢平行,板间留3 - 5mm缝隙,用M545mm沉头自攻螺钉钉于副龙骨(角钢)上,先钻孔后打钉,钉距有要求,板面钉头不能突出。具有防火不燃、防水防潮、隔热隔音、质轻高强、施工简易、经济美观、安全无害、寿命超长、可加工及二次装修性能好等特点,可用于旧楼加层改造楼面及LOFT建筑中的楼面等。
(二)优点
- 自重轻:
- 像楼承板采用镀锌钢板,水泥纤维板本身材料特性也使得自重较轻,减轻建筑结构整体荷载,与混凝土等结合使用时还能提高整体结构承载能力。楼承板与预制楼板相比自重轻,减少建筑物负荷。
- 施工方便快捷:
- 楼承板制作过程机械化、自动化,提高生产效率,安装简单。水泥纤维板干作业方式,龙骨与板材安装施工简单、速度快。钢结构楼承板施工简单快捷,综合造价低,施工垃圾少。
- 性能多样:
- 水泥纤维板具有防火绝缘(不燃A级)、防水防潮、隔热隔音、质轻高强等性能。钢结构楼承板厚度薄,防火防水,属A不燃材料,导热系数低,保温隔热效果好,隔音效果特别好,使用寿命一般在50年以上。
(三)制作流程
1. 楼承板制作流程
- 设计阶段:
- 根据建筑需求确定楼层板的尺寸、厚度、所需材料等参数。
- 材料准备:
- 准备镀锌钢板,确保其镀锌层厚度满足使用期内防锈要求。
- 成型加工:
- 将镀锌钢板送入辊压冷弯成型机,按照预设形状(如V型、U型、梯形等)进行辊压冷弯成型。
- 增强处理:
- 在成型后的钢板表面焊接加劲肋,提高承载能力。
- 连接设置:
- 根据设计要求,在钢板与钢梁之间设置栓钉等连接件,保证连接牢固。
- 验收与存储:
- 对制作好的楼承板进行质量验收,包括尺寸、平整度、焊缝质量等指标,验收合格后妥善存储。
2. 水泥纤维板制作流程
- 原料准备:
- 准备水泥、矿物纤维、其他纤维等原材料。
- 制浆工序:
- 将原材料混合制成均匀的浆体。
- 成型工序:
- 将浆体倒入模具或通过特定设备制成板材形状。
- 养护工序:
- 对成型后的板材进行养护,使其达到规定的强度和性能要求。
(四)应用领域

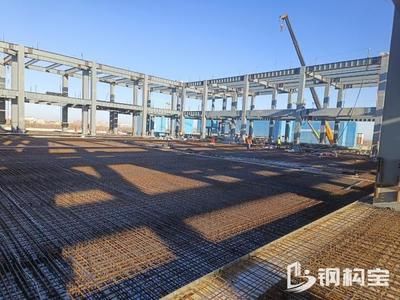

- 工业建筑:如钢结构厂房、水泥库房,用于承受设备、货物等重量,提供稳定的楼层结构。
- 商业建筑:汽车展厅、商场等场所,满足空间布局和承载要求。
- 交通建筑:机场候机楼、火车站等,构建稳固的楼层平台供旅客使用。
- 体育建筑:体育场馆的楼层结构搭建,承受人员和设施重量。
- 居住建筑:在LOFT建筑、旧楼加层改造楼面等方面发挥作用,满足居住空间需求。
