碳纤维加固技术是一种高效的建筑结构补强方法，它通过使用碳纤维布与专用粘合剂相结合，增强混凝土的抗拉强度和延性。这种方法具有施工简便、成本效益高和工期短等优点，广泛应用于桥梁、建筑物的梁柱、面板以及隧道等关键结构的加固工程中。，，碳纤维加固技术利用碳纤维布的高强特性来提升构件的承载能力。碳纤维布本身具有较高的单向抗拉强度，通常为普通钢筋的7-10倍，这使得它在承受外力时能有效地分担压力，从而延长了结构的使用寿命并提高了其整体安全性。，，碳纤维加固技术还涉及到碳纤维胶的使用，这种粘合剂能够将碳纤维布牢固地粘贴在混凝土表面，形成新的复合材料结构。这种结合不仅保证了加固效果的稳定性，还有助于提高整个结构的抗震性能。，，碳纤维加固技术在实际应用中具有广泛的适用性。无论是在桥梁、建筑物的梁柱、面板还是其他需要强化的结构上，这项技术都能提供有效的加固解决方案。在桥梁加固中，可以显著提高桥梁的耐久性和承载力，保证行车安全；在建筑物的梁柱加固中，则能有效防止因地震或其他外力引起的结构损伤。，，碳纤维加固技术是一种高效且经济的建筑结构加固手段，它通过使用先进的材料和方法，显著提升了建筑结构的承载能力和使用寿命。随着技术的不断发展和完善，预计未来碳纤维加固将在更多领域得到应用，为建筑安全和可持续发展做出更大的贡献。

粘钢加固设计说明书

一、粘钢加固简介

粘钢加固是一种在混凝土结构加固中常用的方法，它通过使用胶粘剂将钢板粘贴在混凝土构件表面，使钢板与混凝土共同受力，从而提高构件的承载能力、刚度和耐久性等性能。这种加固方法具有施工简便、快捷，基本不增加被加固构件断面尺寸和重量等优点，适用于多种结构构件的加固，如梁、柱等受弯及受拉构件的加固。不过在设计和施工过程中需要遵循一定的规范和要求，以确保加固效果的有效性和可靠性。

二、粘钢加固设计原则

（一）受力方式

粘贴钢板加固混凝土构件时，钢板的受力方式应设计为只承受轴向应力。这样可以确保钢板在加固结构中的受力状态明确，便于进行力学计算和结构分析，保证加固后的结构安全可靠。例如在加固梁结构时，钢板粘贴方向应与梁的受力轴向方向一致，以充分发挥钢板的轴向承载能力。

（二）材料要求

1. 钢板表面处理
   • 粘贴在混凝土构件表面的钢板表面应防锈。因为如果钢板生锈，会影响钢板与胶粘剂之间的粘结性能，进而降低加固效果。表面防腐涂料应对钢板和胶粘剂无害，这样才能保证胶粘剂能够正常发挥粘结作用，同时钢板的防锈措施也不会被破坏。
2. 胶粘剂的选择
   • 对于胶粘剂，要根据具体的使用环境和加固要求进行选择。例如，当钢筋混凝土处于特殊环境中（如高温、高湿度、介质腐蚀、辐射等）时，除按现行相关标准采取相应的保证措施外，还应使用耐环境因素的胶粘剂，并按特殊工艺要求粘贴。长期使用的环境温度不得高于60℃，在这个温度范围内，胶粘剂能够保持较好的粘结性能。同时，胶粘剂本身质量是粘钢加固成功与否的关键，必须是高强度，耐久性好，具有一定弹性的，其强度必须要大于相应所加固构件强度。

（三）混凝土构件要求

1. 混凝土强度
   • 混凝土结构构件，现场实测混凝土强度等级不得低于C15。如果混凝土强度过低，可能无法承受粘贴钢板后增加的荷载，并且也会影响钢板与混凝土之间的粘结效果。
2. 混凝土表面粘结强度
   • 混凝土表面正拉粘结强度不低于1.5MPa。这一要求是为了确保钢板能够牢固地粘贴在混凝土表面，当受到外力作用时，钢板与混凝土之间不会轻易发生剥离现象。

三、不同构件的粘钢加固设计

（一）柱子加固

1. 加固原理
   • 当柱混凝土强度达不到设计要求，柱子承载力和轴压比达不到规范要求时，可采用粘钢加固。将钢板粘贴到梁底或板底与原柱连成一个整体，这样不仅提高了柱的承载力，满足了轴压比，而且能有效提高混凝土的变形应力，改善柱的延性。
2. 设计要点
   • 在设计柱子的粘钢加固时，需要根据柱子的实际受力情况（如轴力、弯矩等）计算所需粘贴钢板的面积、厚度和长度等参数。同时要考虑钢板的锚固方式，防止钢板端部出现撕脱现象，例如可通过合理设计钢板的锚固长度或者采用附加锚固措施（如在钢板端部设置锚固螺栓等）。

（二）梁的加固

1. 加固形式
   • 梁的加固粘贴采用两种形式，梁底或梁侧。对于梁底粘贴钢板，主要是用于提高梁的正弯矩承载能力；梁侧粘贴钢板则可用于提高梁的抗剪能力或者在一定程度上提高梁的弯曲承载能力（如对于承受较大侧向力的梁结构）。
2. 特殊部位加固

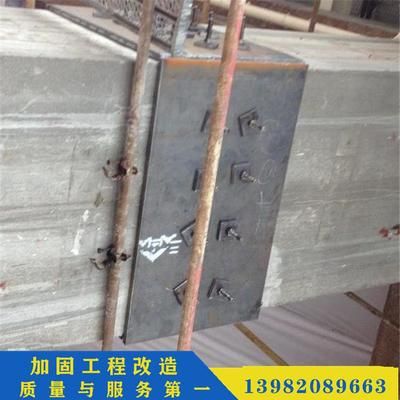

   • 例如边跨边支座主梁加固，可按铰接节点进行加固设计。先在柱上粘贴3mm厚钢板一块，钢板上再粘贴6mm厚钢板一块，尺寸均为600mm×300mm，并以膨胀螺栓穿过钢板锚入柱内；再选择6mm厚等腰直角三角形腋板两块焊接在柱子所粘贴钢板上，腋板尺寸为600mmx600mm，后在梁端底部粘贴3mm厚钢板一块，尺寸为600mm×300mm，使梁端通过钢板支承于腋板上。对于中柱两侧主梁加固，框架主梁为连续梁，框架柱侧面凸出于梁侧面梁上支承着楼板，应在其上部两侧面绕过柱粘贴钢板，设计钢板起坡为1:3，钢板宽度控制在100mm以下，为加强钢板粘贴效果，在钢板弯折处设垫板，用锚栓固紧，钢板与梁柱交角部形成的三角形空隙用环氧砂浆填实。

四、施工过程中的注意事项

（一）施工前准备

1. 粘贴面处理
   • 混凝土面应凿除粉饰层，油垢、污物，然后用角磨机打磨除去1 - 2mm厚表层，较大凹陷处用找平胶修补平整，打磨完毕用压缩空气吹净浮尘，后用棉布沾清洗剂拭净表面，待粘贴面干燥后备用。钢板粘贴面应用角磨机进行粗糙、除锈处理，直至打磨出现光泽，使用前若洁净仅用干布擦拭即可，否则可用棉布沾清洗剂拭净表面，待干燥后备用。
2. 卸荷处理
   • 混凝土结构用粘钢加固时，应采取措施清除或大部分作用于结构的活荷载。加固构件所承受的活荷载如人员、办公机具宜暂时移去，并尽量减小施工临时荷载。这是因为如果在加固过程中构件承受较大荷载，可能会影响钢板与混凝土之间的粘结效果，同时也不利于对加固后结构受力性能的准确控制。

（二）胶粘剂配制与涂胶粘贴

1. 胶粘剂配制
   • 建筑结构胶为A、B两组份，取洁净容器（塑料或金属盆，不得有油污、水、杂质）和称重衡器按说明书配合比混合，并用搅拌器搅拌约5 - 10分钟至色泽均匀为止。
2. 涂胶和粘贴
   • 胶粘剂配制好后，用腻刀涂抹在已处理好钢板面上（或混凝土表面），胶断面宜成三角形，中间厚3毫米左右，边缘厚1毫米左右，然后将钢板粘贴在混凝土表面，用准备好的固定加压系统固定，适当加压，以胶液刚从钢板边缝挤出为度。

（三）固化与检验

1. 固化与卸加压固定系统
   • 在粘贴完成后，要按照胶粘剂的固化要求进行固化过程。固化完成后，卸去加压固定系统。这一过程需要注意控制时间间隔，保证粘钢的固化养护。
2. 检验
   • JGN - G型结构胶操作性能较好，正常操作可达到**的饱满度。若锚固区有效粘结面积少于90%，非锚固区有效粘结面积少于70%，应剥离钢板，重新粘贴。对重要构件也可采用载荷检验，一般采用分级加载至正常荷载的标准值，检测结果较直观、可靠，但费用较高
