桁架图解法是一种桥梁建设中常用的技术,它通过使用桁架结构来增强桥梁的稳定性和承载能力。在设计过程中,工程师首先需要确定桥梁的荷载类型,如汽车、行人等,然后选择合适的桁架形式,如三角形或梯形。工程师会计算所需的材料和尺寸,并绘制出详细的桁架图。将桁架图转化为实际的施工图纸,指导施工人员进行桥梁的建设。
桁架概述

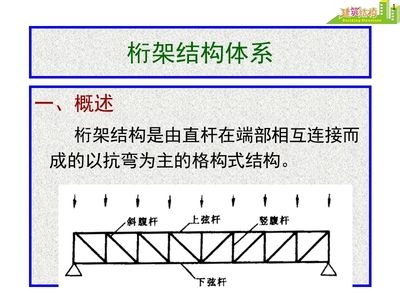

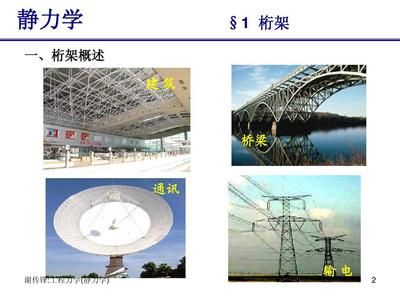

桁架是一种基于三角形的空间框架结构,它由线性材料组成,通常包括多个三角形单元,这些单元通过焊接、铆接或螺栓连接在一起。桁架结构因其优秀的荷载承载能力和良好的空间稳定性而在建筑工程、桥梁工程、航空航天等领域得到广泛应用。
桁架的类型
桁架可以根据所使用的材料和设计目的分为多种类型。例如,有铝质桁架、钢质桁架、齿柱桁架、球节球杆、插板、铝焊接桁架、蝶形桁架和LH系列等多种类型。这些桁架可以根据不同的需求进行组合和拆装,具有较高的灵活性和可塑性。
桁架的优点
桁架结构的主要优点包括:
- 可塑性强:可以根据不同的建筑设计需求进行多样化的形式呈现。
- 结构轻盈:构造简洁,减轻了整座建筑的自重和荷载,可以达到更大的跨度和高度。
- 施工便捷:制作和安装周期短,可以在工厂进行加工,提高了制造和安装的效率。
- 环保节能:在制造和施工过程中能够极大地降低能耗和二氧化碳排放。
桁架的应用
桁架在建筑工程中已经得到了广泛的应用,特别是在大跨度建筑中。例如,世界知名的中国大剧院就采用了一榀桁架结构,并取得了非常好的效果。未来,随着桁架结构技术的不断创新和发展,一榀桁架有望在更多的领域得到应用,如城市公共设施、体育场馆、高速公路等。
结论
综上所述,桁架是一种具有高稳定性和承载能力的结构形式,它的多样性和灵活性使其在现代建筑和工程中有广泛的应用前景。随着技术的进步,桁架的设计和应用将会更加多样化和高效。
