螺旋楼梯图纸是设计螺旋形楼梯时使用的重要参考文件,它详细描述了楼梯的几何形状、尺寸、材料选择以及施工细节。这些图纸通常包括平面图、立面图和剖面图,它们有助于建筑师、工程师和施工团队准确理解和实施设计意图。,,螺旋楼梯图纸中包含的信息可能包括楼梯的宽度、高度、旋转角度、踏步的高度和深度,以及楼梯扶手的位置和材料。图纸还可能包括楼梯连接其他空间(如房间或楼层)的方式,以及任何特殊的装饰元素,如雕刻或装饰性栏杆。,,在设计和施工过程中,螺旋楼梯图纸是确保楼梯符合安全标准和美观要求的关键文档。通过仔细审查这些图纸,可以有效地指导施工团队按照设计意图建造高质量的螺旋楼梯。
螺旋楼梯的制作方法
螺旋楼梯因其独特的设计和节省空间的特点,在许多建筑中得到广泛应用。以下是几种常见的螺旋楼梯制作方法:
1. 3Ds MAX 制作螺旋楼梯

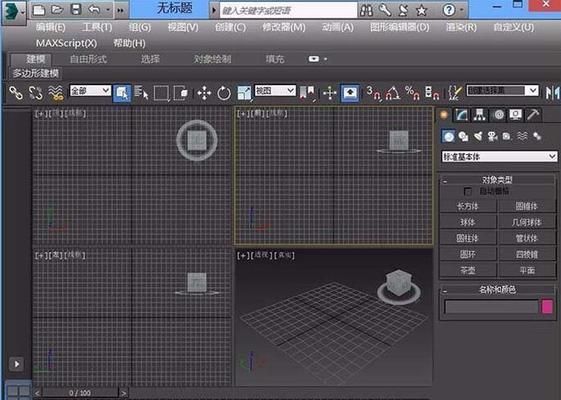

- 步骤一:打开3Ds MAX软件。

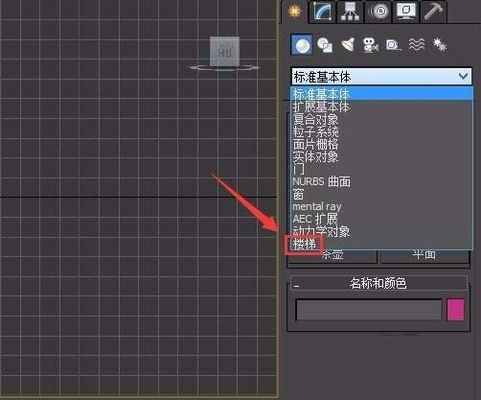

- 步骤二:在右侧找到“标准基本体”选项,选择“楼梯”选项,点击“螺旋楼梯”选项。
- 步骤三:在透视图中创建一个螺旋楼梯。
- 步骤四:在“修改”面板中调整参数,如图所示。
- 步骤五:设置好参数后,透视图中的模型如图所示。
详细操作方法可以参考相关教程,确保每个步骤都正确无误。
2. 钢结构螺旋楼梯设计施工
- 中柱式螺旋梯:
- 适用范围:可用于室内或室外。
- 层高:宜在2.7~6m。
- 组成:由钢管立柱、预制扇形踏步板、钢平台板及栏杆等焊接组成。
- 梯宽:应不小于750mm。
- 踏步高度:室内梯不宜大于195mm,室外梯不宜大于220mm。
- 板式螺旋梯:
- 适用范围:一般用于室内。
- 层高:一般为4~7m。
- 组成:由内、外焊接空腹环梁、底部封板、踏步板、加劲和栏杆组成。
- 梯宽:一般取1000mm~1500mm。
- 踏步高度:不宜大于150mm。
- 制作工艺:空腹环梁的钢板组装前应按螺旋梯的内、外半径冷弯或热弯成形,然后进行组装,组装合格后采用坡口焊接连接。底部封板需要拼接时采用对接焊接。
3. 旋转楼梯设计图与尺寸
- 尺寸要求:
- 最高一级踏步到天花板的高度:应高于1.8米。
- 踏板长度:不超过1200mm。
- 台阶高度:通常在20-30厘米之间。
- 栏杆间距:以8cm为宜,不大于12.5厘米。
- 扶手高度:到腰部的位置,大概85-90厘米。
- 扶手直径:以5.5厘米为佳。
- 螺旋式楼梯:
- 特点:围绕一根单柱布置,楼梯的平面呈圆形,平台和踏步都是扇形的平面。
- 缺点:踏步的内侧宽度非常小,形成较陡的坡度,行走时不太安全,构造复杂。
- 中柱旋转式楼梯:
- 特点:节省空间,洞口尺寸最小可以开到13001300MM或14001100MM。
- 缺点:只有一个中心的受力点,外侧行走时踏步板会处于上下晃动的状态。
4. 3DMax 旋转楼梯的螺旋线贴合踏板
- 步骤一:做一个U型的楼梯模型,中间有面链接,分段数较多的长凹槽。
- 步骤二:添加弯曲修改器,使其弯曲成螺旋形状。
- 步骤三:添加编辑多边形修改器,提取做踏步的线或面,挤出,删除不要的线或面。
- 步骤四:删除里面的“螺旋线”。
详细步骤可以参考相关教程,确保每个步骤都正确无误。
总结
螺旋楼梯的制作方法多样,包括3Ds MAX软件制作、钢结构设计施工以及详细的尺寸设计。每种方法都有其特定的应用场景和优缺点,选择合适的制作方法可以确保螺旋楼梯既美观又实用。
