钢结构屋架形式

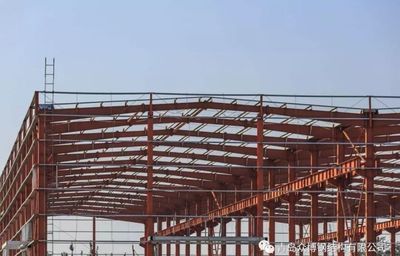

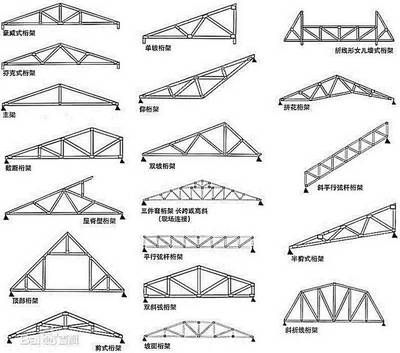

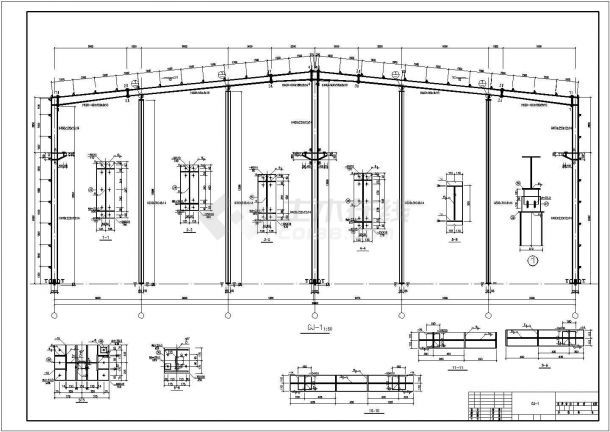

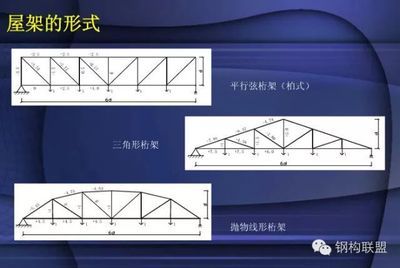

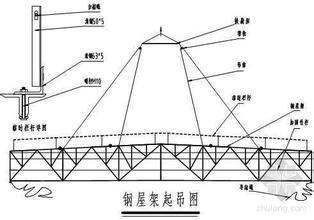

钢结构屋架是钢结构建筑的重要组成部分，其形式多种多样，每种形式都有其特定的应用场景和优势。以下是几种常见的钢结构屋架形式：

1. 三角形屋架

三角形屋架适用于陡坡屋面（坡度1/3）的有檩屋盖体系，通常与柱子铰接连接。这种屋架的整体横向刚度较低，荷载作用下的弯矩图是抛物线分布，与三角形的外形相差悬殊，导致弦杆受力不均，支座处内力较大，跨中内力较小，弦杆的截面不能充分发挥作用。支座处上、下弦杆交角过小，内力又较大，支座节点构造复杂。

2. 梯形屋架

梯形屋架适用于屋面坡度较为平缓（1/20至1/8）的无檩屋盖体系，梯形屋架与柱的连接可以做成铰接也可以做成刚接，刚性连接可提高钢结构厂房的横向刚度。

3. 平行弦屋架

平行弦屋架多用于单坡屋盖和双坡屋盖，或用于吊车制动桁架、栈桥、托架和支撑体系等。它在构造方面有优点，同类杆件长度一致，节点构造形式相同，便于实现制作工业化。

4. 芬克式屋架

芬克式屋架是一种常见的轻型钢屋架形式，应用广泛。其特点是上弦坡度由屋面材料决定，适用于多种建筑类型。

5. 三铰拱屋架

三铰拱屋架也是一种常见的轻型钢屋架形式，具有较好的受力性能，适用于跨度较大的建筑结构。

6. 梭形屋架

梭形屋架有时也会被采用，其特点是形状独特，适用于特定的建筑设计需求。

7. 两铰拱屋架

两铰拱屋架是一种较为特殊的屋架形式，下弦呈折线的三角形，适用于某些特定的建筑结构。

以上是几种常见的钢结构屋架形式，每种形式都有其特定的应用场景和优势。在实际工程中，应根据具体的建筑需求、荷载条件、材料供应等因素选择合适的屋架形式。
