网架挠度验收规范是确保建筑结构安全和功能性的重要标准。这些规范通常包括对网架结构的设计和施工要求,以确保其能够承受预期的荷载并具有足够的刚度和稳定性。在验收过程中,会检查网架的挠度是否符合设计规范,以及是否有任何异常情况。如果发现任何问题,可能需要进行修复或重新设计以满足规范要求。规范还可能包括对网架材料、连接方式和安装过程的具体要求,以确保整个结构的稳定性和安全性。
网架挠度测量取点数量
在进行钢网架挠度测量时,取点的数量和位置是非常重要的,以确保测量结果的准确性和可靠性。根据相关标准和规范,具体的取点要求如下:
1. 跨度24米及以下的钢网架结构
- 测量点:下弦中央一点。
- 依据:GB50205-2020《钢结构工程施工质量验收规范》11.3.1规定,跨度24米及以下的钢网架结构只需测量下弦中央一点的挠度值。
2. 跨度24米以上的钢网架结构
- 测量点:下弦中央一点及各向下弦跨度的四等分点。
- 依据:GB50205-2020《钢结构工程施工质量验收规范》11.3.1规定,跨度24米以上的钢网架结构需要测量下弦中央一点及各向下弦跨度的四等分点的挠度值。
测量步骤
- 高程基点布置:
- 根据检测现场通视条件,在钢网架工程地面上布设合理水准点,布设的水准点做闭合水准,精度不低于三等,以保证挠度检测时检测点坐标和高程的统一。
- 坐标系及高程系统:
- 采用独立坐标系统,方向可以以钢网架的某条边长为0方向。
- 采用假定高程系统,以某个水准点为±100标高。
- 挠度观测点布置及高程测量:
- 在图纸上选取有代表性的下弦轴线,并记录选取的各轴线上的螺栓球的半径和切削量。

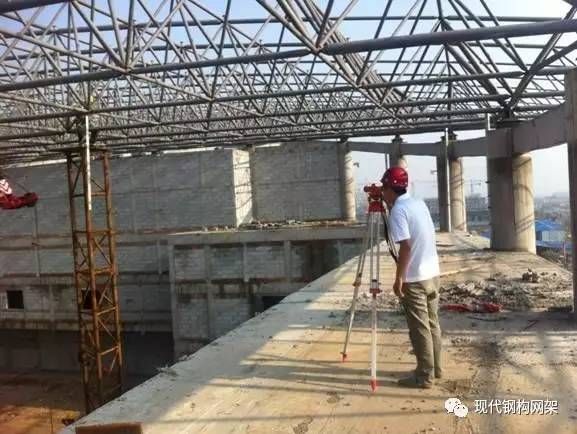

- 使用全站仪进行测距三角高程测量,确保仪器与照准目标的水平距离适宜,角度在40°~60°之间。
- 对每个观测点观测三次,其互差不大于2mm,并取其平均值作为最终观测值。
- 挠度计算:
- 测量两次螺栓球的高程,根据JGJ8-2016《建筑变形测量规范》中的挠度计算公式,计算出螺栓球球心的沉降量,用于计算网架轴线的挠度。
总结
正确的测量出钢网架结构的挠度值,对工程交付验收及建筑物安全使用至关重要。因此,在进行挠度测量时,必须严格按照相关标准和规范进行,确保测量点的合理布置和精确测量。对于不同跨度的钢网架结构,取点数量和位置有所不同,具体如下:
- 跨度24米及以下:下弦中央一点。
- 跨度24米以上:下弦中央一点及各向下弦跨度的四等分点。
