钢结构屋架节点图(楼板加固设计图纸)

钢结构屋架节点图是建筑设计中的重要部分,它详细地展示了建筑结构中的钢梁与支撑构件的连接方式。在楼板加固设计图纸中,节点图不仅需要标注出各构件的尺寸、位置及材料类型,还需要注明连接方式和固定方法。为了确保结构的安全性和稳定性,节点图中还应该包含对可能出现的荷载情况、环境因素以及施工过程的考量。这些细节共同构成了一个全面的、专业的设计文档,为施工人员提供了明确的指导,也为后期的维护和检查打下了坚实的基础。

楼板加固设计图纸概述

楼板加固设计图纸是用于指导楼板加固工程施工的重要文件,它们包含了加固工程的具体细节,如加固方法、材料选用、施工步骤等。这些图纸通常由专业的工程师设计,并经过严格的审核流程,以确保建筑物的安全性和稳定性。在实际施工过程中,施工人员会参照这些图纸进行操作,以达到预期的加固效果。

常见的楼板加固方法

在设计楼板加固图纸时,工程师会根据建筑物的具体情况和加固需求,选择合适的加固方法。以下是几种常见的楼板加固方法:

加固方法描述
钢筋混凝土加固清理楼板表面、加固层表面处理、布置钢筋、模板搭设、浇筑混凝土等。
碳纤维加固施工简单、耐久性好,但需要确保施工质量和粘结性能。
钢板加固适用于增加楼板承载力,施工简单、效果明显,但需确保钢板与楼板连接牢固。
预应力加固通过预应力钢筋或碳纤维带,使楼板形成预应力状态,增加承载能力和刚度。
悬挂加固适用于增加楼板自挂墙体的承载能力,需要专门设计和施工。

设计图纸的内容

楼板加固设计图纸通常包括以下几个方面的内容:

内容描述
设计说明包括加固目的、适用范围、设计依据等。
平面图显示楼板加固的平面布局,包括加固区域、加固方式等。
节点详图展示加固节点的详细构造,包括钢筋布置、连接方式等。
构件详图包括梁、板、柱等构件的加固详图。
计算书提供加固设计的计算过程和结果,以证明设计的合理性。

设计图纸的应用场景

楼板加固设计图纸适用于多种场景,包括但不限于:

场景描述
商场改造对商场楼板进行加固改造,以适应新的使用需求。
办公楼加固对办公楼楼板进行加固,以提高其承载能力和稳定性。
工业建筑对工业建筑中的楼板进行加固,以满足生产工艺的要求。
住宅楼加固对住宅楼的楼板进行加固,以提高居住安全性。

综上所述,楼板加固设计图纸是确保楼板加固工程质量的关键文件。在选择加固方法和设计图纸时,应充分考虑建筑物的具体情况和加固需求,以确保加固效果和施工质量。

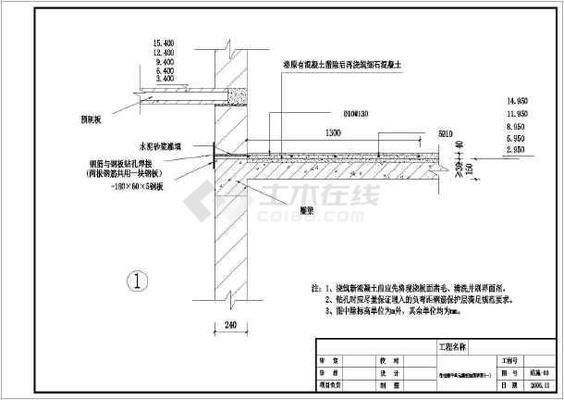

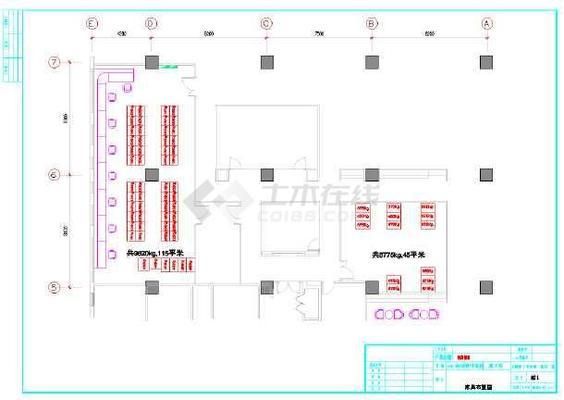

钢结构屋架节点图(楼板加固设计图纸) 钢结构异形设计 第1张钢结构屋架节点图(楼板加固设计图纸) 钢结构异形设计 第2张钢结构屋架节点图(楼板加固设计图纸) 钢结构异形设计 第3张钢结构屋架节点图(楼板加固设计图纸) 钢结构异形设计 第4张钢结构屋架节点图(楼板加固设计图纸) 钢结构异形设计 第5张楼板加固设计图纸审核流程商场改造楼板加固案例分析办公楼加固设计图纸样本工业建筑楼板加固技术要求
