在施工过程中，螺旋楼梯的设计和建造是一项挑战性的任务。螺旋楼梯的施工需要精确的测量和计算，以确保楼梯的稳定性和安全性。施工团队需要使用专业的工具和技术，如激光水平仪、电动切割机等，来确保楼梯的精确度和质量。施工团队还需要遵循严格的安全规定，确保施工过程中的安全。螺旋楼梯的施工是一项复杂而精细的工作，需要专业的技术和严格的管理才能完成。
一、CAD绘制螺旋楼梯施工图步骤
（一）收集制图数据
- 了解楼梯规范
- 需掌握相关的楼梯规范中的硬性要求数据，如扶手高度、直径、踏步扇面的宽度、立杆间距等。这些规范数据是绘制符合标准的螺旋楼梯施工图的基础。例如，扶手高度的规定是为了保证使用者的安全。
- 明确建筑信息
- 要获取建筑层高信息。比如层高为3750mm的空间，这一信息对于后续计算踏步数量等非常关键。
- 确定踏步数量
- 根据公式“层高÷踏步高 = 踏步数”计算。例如层高3750mm，如果踏步高为150mm，那么踏步数为3750÷150 = 25级踏步。同时，还要根据规范计算出踏步的扇面角度。
- 确定起、终踏步的位置
（二）核查碰撞和起始
- 检查是否撞头
- 根据楼梯规范给出的判断旋转楼梯是否撞头的公式，对已经绘制出来的旋转楼梯平面图进行检查。例如，如果某一位置的净空高度不符合规范要求，可能就会出现撞头的情况。
- 根据检查结果对平面图进行调整。
（三）立体辅助推敲
- 绘制立面图
- 利用投影画法画出立面图（可以借助三维辅助）。
- 重点检查碰撞
- 将核查完成的旋转楼梯的CAD平面图，导入SU或其他3D建模软件进行建模。例如在3D建模软件中，能够更直观地看到踏步与周围结构的关系，进行推敲与验证，目的是方便检查错误和出具立面图。
（四）CAD成图表现
- 绘制楼梯外框
- 确定平面楼板开洞和旋转楼梯范围，偏移同心圆，绘制平面外框。
- 绘制平面图
- 在楼梯范围内，以同心圆圆心旋转阵列踏步，依次绘制一层平面和二层平面，楼板相接的平台呈L型，绘制平台栏杆和扶手的细节。
- 绘制立面图
- 平面图绘制完成后，直接将三维模型的线框文件导入CAD作为参考进行绘制，根据三视图的原理进行细节绘制，然后绘制栏杆扶手并优化图纸细节。
- 排版出图
- 最后在布局空间进行平面和立面的排版，添加尺寸标注、踏步步数、上楼梯方向符号添加说明等调整完成平面图纸。
二、其他绘制螺旋楼梯施工图的方法（以Revit为例）
- 打开软件新建项目文件
- 如打开Revit2016，新建项目文件。
- 找到楼梯绘制命令
- 依次点击建筑 - 楼梯 - 楼梯(按构件)命令。
- 选择全踏步螺旋命令绘制

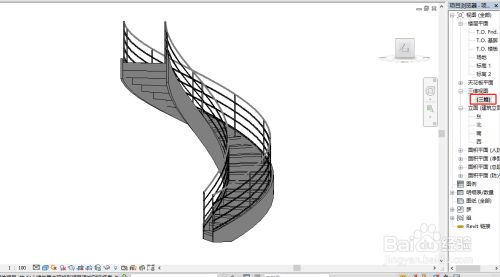

- 点击修改中的全踏步螺旋命令，鼠标左键点击绘图区一点作为圆心，输入半径（如1200），按下回车键，点击√确定，转到三维视图，就可以看见螺旋楼梯绘制完成。
三、参考现有图纸学习
- 寻找相关资料
- 可以查找如土木在线等网站上的螺旋楼梯cad施工图资料。这些资料包含各种螺旋楼梯的施工图纸，如6#螺旋楼梯a - a剖面图1:50、6#螺旋楼梯b - b剖面图1:50等内容，还有国外钢螺旋楼梯CAD设计施工图，内容包括一层平面图、剖面图、设计说明、截面图、立面图等图纸，可供参考学习。通过研究这些图纸，可以了解不同类型螺旋楼梯施工图的绘制方法、标注规范等。
