光伏屋顶发电站施工方案主要包括以下几个步骤：首先是场地准备，包括土地平整和基础施工。其次是支架安装，包括太阳能光伏板支架、逆变器支架等的安装。然后是电缆铺设，包括直流电缆和交流电缆的铺设。最后是系统调试，包括光伏发电系统的调试和验收。整个施工流程需要严格遵守相关法规和标准，确保工程质量和安全。
光伏屋顶发电站施工方案及流程
光伏屋顶发电站是一种可再生能源发电方式，安装在建筑屋顶上，能够满足建筑本身的用电需求，同时利用太阳能发电，减少对传统能源的依赖，符合绿色建筑理念。以下是光伏屋顶发电站的施工方案及流程：
一、项目概述
光伏屋顶发电站项目旨在利用太阳能光伏电池发电，减少传统能源的使用，降低环境污染，保护生态环境，同时为建筑提供一种新型的绿色能源形式。项目通常涉及的主要内容包括屋顶结构检查与加固、光伏组件的安装、支架系统的安装、电缆敷设、逆变器的安装等。
二、施工前准备
- 屋面检查和评估
- 对屋顶进行评估，包括面积、角度、遮挡物等因素，以确定光伏板的适当大小和布局。
- 检查屋面的状况，确定是否需要更换瓦片、涂料等，确保光伏电站安装的基础牢固、平整和防水。
- 规划设计
- 系统设计：基于屋顶评估结果，设计光伏系统的布局和连接方式，包括光伏板、逆变器、电池等设备的位置和连接方式。
- 光伏阵列设计：考虑朝向和倾角、阵列布局和尺寸等因素，确保光伏板的高效运行。
- 组串设计：确定电池板数量、单个电池板的大小和容量，以及各个组串之间的连线方式。
- 材料和设备准备
- 光伏板：选择合适的太阳能光伏板，材质耐用、高效。
- 逆变器：将光伏板产生的直流电转换为交流电。
- 电缆和连接器：连接光伏板和逆变器的电缆和连接器。
- 支架和固定件：安装光伏板的支架和固定件。
- 安全装备：手套、安全帽、安全带等。
三、施工流程
- 清理屋顶
- 确保屋顶表面干净，无杂物。

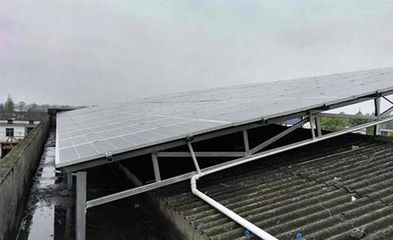

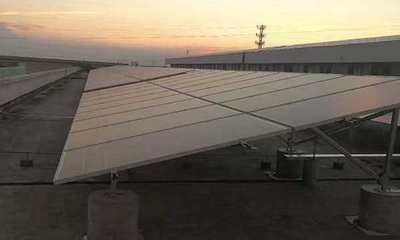

- 安装支架
- 根据设计要求，安装支架，确保支架安全可靠。

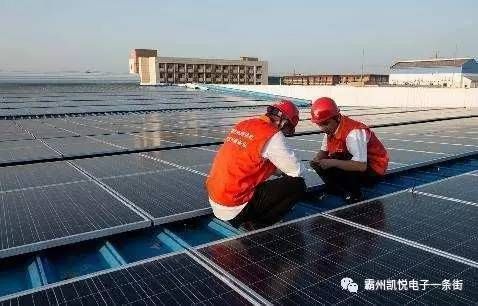

- 安装光伏板
- 将光伏板放置在支架上，并固定好。
- 按照设计图纸定位，安装最高排光伏板，依次安装其他光伏板。
- 电缆敷设
- 连接光伏板和逆变器：通过电缆和连接器将光伏板和逆变器连接起来。
- 布线：将逆变器连接到电网或电池系统，确保系统的连通性和安全性。
- 逆变器安装
- 将逆变器安装在电缆交接箱或电站机房里。
- 系统调试和测试
- 启动光伏系统：打开逆变器，并观察光伏系统的状态。
- 测试光伏系统：通过测量出来的电压和电流，评估光伏系统的效能。
- 完成调试：根据测试结果，对光伏系统进行调整和优化，确保其正常运行。
四、安全管理
- 安全装备：佩戴合适的安全装备，包括手套、安全帽、安全带等。
- 高处作业：确保有稳定的脚手架和安全网等设施，注意防滑，避免滑倒或跌落。
- 现场管理：制定安全管理计划，明确安全责任、安全标准和安全措施，并加强现场安全监督，确保施工人员的人身安全和工程质量。
五、质量控制
- 设备和材料检验：对设备和材料进行严格的质量检验和验收，确保符合要求。
- 施工过程监督：在施工过程中进行质量监督和检验，确保工程质量符合设计要求。
- 施工后验收：施工结束后进行验收，确保工程质量符合有关标准和规定。
六、工程成果
- 光伏电站建设完毕：能够正常发电。
- 发电效率达标：电站的发电效率符合设计要求，并能够满足委托单位的用电需求。
- 施工质量合格：施工质量符合设计要求和国家相关标准和规定，达到预期效果。
- 安全生产：未发生人身伤亡和重大事故。
- 验收合格：完成验收工作，并取得验收合格证书。
通过以上施工方案及流程，可以确保光伏屋顶发电站的顺利建设和高效运行，实现节能减排的目标。
