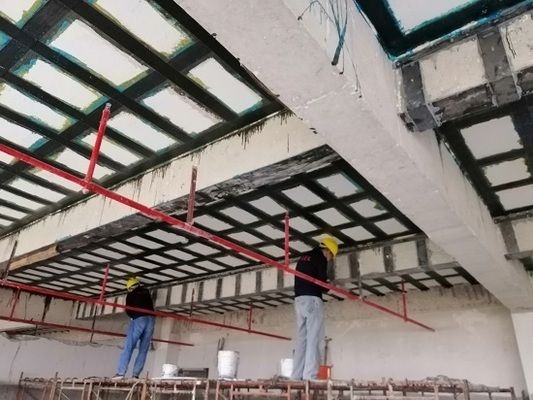

桁架加固改造设计方案需要综合考虑结构的安全性、功能性以及经济性。设计步骤通常包括：1. 评估现有桁架的结构状况，确定是否需要加固；2. 选择适合的加固方法，如增加支撑、改变梁柱连接方式或使用碳纤维材料等；3. 计算所需的材料和工作量，确保加固后的结构满足安全标准；4. 制定详细的施工计划，包括施工顺序、时间安排和质量控制措施。在设计过程中，应充分考虑现场条件和施工难度，确保加固方案的可行性和有效性。

以下是一个桁架加固改造设计方案的写作框架：

一、工程概况

1. 桁架结构概述
   • 描述桁架的类型（如平面桁架、空间桁架等）、所在的建筑或设备中的位置，以及其基本的几何形状和尺寸等信息。例如，如果是建筑中的桁架，要说明其在建筑结构体系中的作用，是屋面桁架还是楼面桁架等。
   • 引用原设计图纸或现场勘查数据对桁架的结构形式、杆件规格等进行详细阐述。
2. 加固改造原因
   • 由于长期使用方面的原因
     • 阐述桁架在长期使用过程中可能受到的荷载作用，如活荷载、恒荷载等，以及这些荷载长期作用下桁架可能出现的疲劳现象。例如，“经过多年使用，桁架承受着不断变化的活荷载，如人员活动、设备搬运等，导致部分杆件出现疲劳裂缝，影响桁架的整体稳定性。”
   • 可能存在的设计缺陷
     • 分析原设计在力学计算、结构选型或者节点设计等方面可能存在的不足。例如，“原桁架设计在节点连接方面采用的螺栓连接方式，在实际使用中发现螺栓的强度不能满足现行规范要求，存在安全隐患。”

二、现场勘查与结构评估

1. 现场勘查内容
   • 对桁架的杆件进行详细检查
     • 检查杆件的变形情况，包括弯曲、扭曲等变形的测量与记录。例如，使用全站仪等测量仪器对杆件的直线度进行测量，发现某些杆件存在明显的弯曲变形，最大弯曲变形量达到了[X]mm。
     • 查看杆件表面的损坏情况，如是否有锈蚀、磨损或者撞击造成的损伤等。如“部分杆件表面锈蚀严重，锈层厚度达到了[X]mm，降低了杆件的有效截面面积，影响其承载能力。”
   • 节点检查
     • 检查节点的连接状况，包括焊缝质量、螺栓的松动或损坏情况等。“在节点检查中发现，部分焊缝存在夹渣、气孔等焊接缺陷，严重影响节点的连接强度。”
2. 结构评估
   • 采用结构分析软件（如SAP2000、Midas等）进行力学分析
     • 输入桁架的实际几何尺寸、杆件材料特性以及实际荷载情况，计算桁架在现有状态下的应力分布、位移情况等。例如，分析结果显示某些杆件的应力已经超过了材料的屈服强度，桁架的最大位移量超出了规范允许的范围。
   • 根据评估结果确定结构的薄弱环节
     • 综合现场勘查和力学分析结果，明确桁架结构中需要重点加固改造的部位，如应力集中的杆件、连接薄弱的节点等。

三、加固改造设计目标

1. 承载能力提升目标
   • 根据建筑使用功能或者设备运行要求，确定桁架加固改造后需要达到的承载能力标准。例如，“经过加固改造后，桁架应能够承受[X]kN的活荷载和[X]kN的恒荷载，满足未来[X]年的使用要求。”
2. 稳定性增强目标
   • 设定桁架加固改造后的稳定性指标，如最大位移限值、结构整体稳定系数等。“桁架加固后的最大水平位移不得超过[X]mm，整体稳定系数应提高到[X]以上，确保在正常使用和偶然荷载作用下的稳定性。”

四、加固改造设计方案

1. 杆件加固方法
   • 对于有损伤或者承载能力不足的杆件
     • 采用钢板加固法时，确定钢板的厚度、长度、宽度以及粘贴或连接方式。例如，“在承载能力不足的杆件表面粘贴厚度为[X]mm的钢板，钢板长度根据杆件的实际长度确定为[X]mm，宽度为[X]mm，采用高强度结构胶粘贴，并使用螺栓进行辅助固定。”
     • 若采用替换元件法，明确替换杆件的材料规格、型号以及安装工艺要求。“对于严重锈蚀无法修复的杆件，采用相同材质但更高强度等级的新杆件进行替换，新杆件的规格为[X]，在安装时要确保与相邻杆件的连接准确无误。”
2. 节点加固方法
   • 加强节点法的应用
     • 对于节点焊缝存在问题的情况，确定焊缝修复或加强的工艺。如“对存在焊接缺陷的焊缝进行打磨清理后，重新进行焊接，采用[X]焊接工艺，确保焊缝的质量满足规范要求，同时在节点处增加加强板，加强板的尺寸为[X]，通过焊接与节点连接。”
     • 在节点螺栓连接方面，若螺栓强度不足，可选择更换更高强度等级的螺栓或者增加螺栓数量。“将原有的[螺栓规格]螺栓更换为[新螺栓规格]螺栓，并增加[X]个螺栓，以提高节点的连接强度。”
3. 增加支撑结构设计
   • 如果采用增加支撑法
     • 设计新增支撑的类型（如斜撑、水平撑等）、位置和尺寸。“在桁架的薄弱部位增加斜撑，斜撑采用[材料规格]，斜撑与桁架的夹角为[X]度，其一端与桁架杆件通过焊接连接，另一端与基础或其他可靠结构连接。”
4. 其他加固措施
   • 根据桁架的具体情况，可能需要增加梁柱法来提高整体稳定性。
     • 明确梁柱的材料、尺寸和布置方式。“在桁架侧面增加[材料规格]的梁柱，梁柱间距为[X]m，通过连接件与桁架连接，为桁架提供额外的侧向支撑。”

五、材料选择

1. 杆件材料
   • 根据加固改造后的承载能力和稳定性要求，选择合适的杆件材料。
     • 考虑材料的强度、韧性、耐腐蚀性等性能指标。例如，“对于新杆件或加固用的钢板，选择Q355B钢材，其屈服强度为[X]MPa，具有良好的强度和韧性，并且在一般环境下具有较好的耐腐蚀性。”
2. 节点加固材料
   • 焊缝材料
     • 根据杆件材料和焊接工艺要求选择合适的焊缝材料。如“对于Q355B钢材的焊接，选择E50系列焊条，确保焊缝的强度与母材相匹配。”
   • 螺栓材料
     • 确定高强度螺栓的等级和规格。“选用10.9级高强度螺栓，其公称直径为[X]mm，满足节点连接的强度要求。”

六、施工步骤

1. 施工前准备
   • 施工场地的清理与布置
     • 清除桁架周围的障碍物，设置施工临时设施，如材料堆放区、加工区等。
   • 施工设备和工具的准备
     • 准备好焊接设备、吊装设备、测量仪器等施工所需的设备和工具，并确保设备的性能良好。
2. 杆件加固施工
   • 若采用钢板加固杆件
     • 首先对杆件表面进行清洁、打磨处理，然后涂刷粘结剂，粘贴钢板，最后进行螺栓固定或焊接（如果有）。
   • 对于杆件替换施工
     • 先拆除损坏的杆件，在拆除过程中要采取临时支撑措施，确保桁架的稳定性，然后安装新杆件并进行连接。
3. 节点加固施工
   • 焊缝修复或加强施工
     • 按照设计要求对节点焊缝进行修复或加强操作，焊接完成后进行无损检测，确保焊缝质量。
   • 螺栓更换或增加施工
     • 拆除原有的不合格螺栓，安装新的螺栓并按照规定的扭矩进行拧紧。
4. 支撑结构安装施工
   • 对于新增的支撑结构
     • 进行支撑结构的制作、吊运和安装，确保支撑与桁架和基础（或其他结构）的连接牢固可靠。
5. 整体检测与调试
   • 在加固改造施工完成后
     • 采用测量仪器对桁架的变形、位移等进行测量，检查是否满足设计要求。同时，对节点连接部位进行检查，确保
