异形构造柱怎么算

汉中钢结构施工工程 1天前 ( 12-17 14:30 ) 1 抢沙发
**异形构造柱的计算方法涉及多个方面的考量,包括其几何特征、受力情况、抗震设计要求等。计算步骤如下:首先确定异形柱的肢高肢厚比,确保其不大于4;根据建筑功能和布置要求确定异形柱的截面形状,如L形、T形或十字形;考虑抗震设计要求,采用等肢异形柱进行设计,并确保轴压比在允许范围内;根据施工工艺和现场实际情况选择合适的模板计算规则和方式**。,,异形构造柱的构造特点主要体现在其截面形状与普通矩形截面不同,通常为L形、T形、十字形等。这些特殊形状的截面使得异形柱在结构力学性能上与矩形柱有所不同。由于肢高肢厚比的限制,异形柱在受力时可能会出现剪力中心与形心不重合的情况,导致内外侧受力差异较大。这种差异可能导致局部应力集中,影响结构的抗震性能。,,在抗震设计中,异形柱的肢高肢厚比应不大于4,以确保其具有足够的强度和刚度。异形柱的轴压比也需要控制在适当的范围内,避免过大的轴压力导致结构破坏。在进行异形柱的设计时,需要综合考虑其承载力、刚度以及抗震性能,确保整个结构的稳定性和安全性。,,在施工过程中,异形构造柱的模板计算规则也需特别注意。由于异形柱的模板计算可能涉及到复杂的三维空间问题,因此在实际操作中,通常会采用专门的软件进行计算。这些软件能够准确地模拟异形柱在实际施工中的受力情况,从而为模板工程提供更为精确的设计依据。,,异形构造柱的计算是一个综合性的过程,涉及到结构力学、材料科学、施工技术等多个领域。在进行异形构造柱的设计和计算时,需要充分考虑其独特的几何特征和受力情况,确保结构的安全性和功能性。随着科技的进步和施工技术的提高,未来异形构造柱的研究和应用将更加广泛,为建筑行业带来更多的创新和突破。

异形构造柱的计算方法

异形构造柱的计算方法涉及多个方面,包括截面尺寸、混凝土强度等级、受力纵筋位置等。以下是详细的计算步骤和注意事项:

1. 截面尺寸

  • 肢高与肢厚比:异形柱截面各肢的肢高与肢厚之比不应大于4,且肢厚不应小于200mm,肢高不应小于500mm.
  • 框架梁截面高度:框架梁截面高度 HbH_b 可按 (1/101/15)Lb(1/10 \sim 1/15) L_b 确定,其中 LbL_b 为计算跨度,且不应小于400mm.

2. 混凝土强度等级

  • 异形柱的混凝土强度等级不小于C25且不大于C50。这是因为异形柱截面尺寸较薄,混凝土强度等级小于C25可能无法保证其与钢筋之间的粘结要求。强度等级为C50以上的异形柱构件及结构科学研究相对较少,目前尚未形成编制规程条文的基础.

3. 受力纵筋位置

  • 异形柱截面上受力纵筋的位置如下图所示。试验和模拟计算表明,这些位置上的纵筋均发挥重要作用,特别是当轴压较大时,处于各肢内折角处的纵筋的作用不容忽视,一定要作为受力筋处理.

4. 计算方法

  • 弹性分析:在柱截面对称轴内受水平力作用时,弹性分析计算其翘曲应力很小,此时如同承受水平力的偏压构件,仍可按平截面假定分析,按混凝土设计规范计算。特别是在框剪、框筒结构中,对6度及其以下烈度区的Ⅰ、Ⅱ类场地,框架柱只承担水平风载的一小部分,如按一般偏压柱计算,误差较小.
  • 有限元分析:在水平力较大,且水平力作用在非主轴方向时,翘曲应力不容忽视,按平截面假定误差较大,则应对异形柱框架结构进行有限元分析,决定内力和配筋位置及大小.

5. 计算软件

  • 在进行内力计算和配筋计算时,宜选用带有异形柱计算功能的计算软件。目前,国内可直接进行异形柱截面内力计算和截面设计的软件有建研院的TAT、SATWE程序,广东省建院的SS、SSW程序以及天津大学的钢筋砼异形柱结构配筋计算程序CRSC。这些程序均用数值积分法进行正截面配筋设计,准确性较高,经过大量工程校算,能有效地满足结构安全性要求.

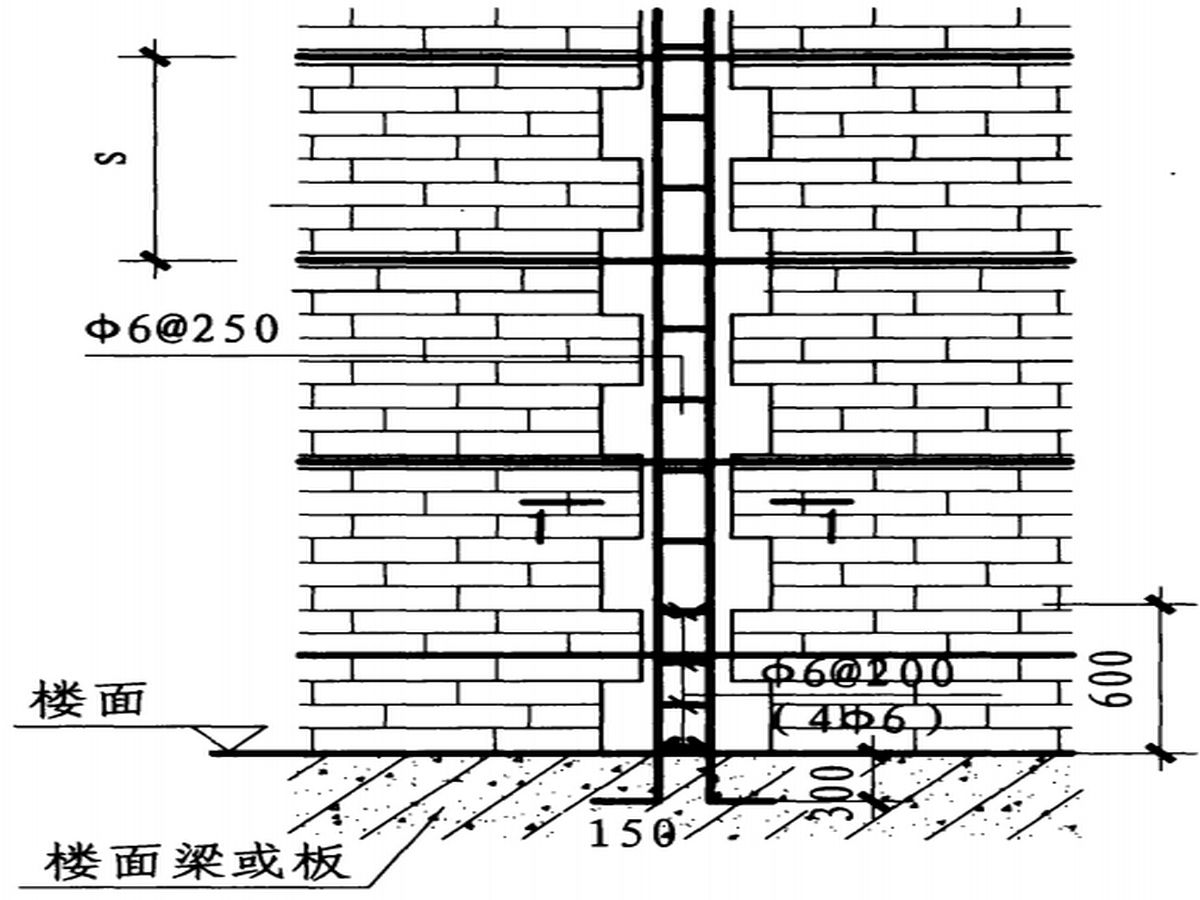

6. 模板面积计算

  • 单片墙最前端S=(K×3+D×2)×HS = (K \times 3 + D \times 2) \times H
  • L或一形墙体相交处S=(K×2+D×4)×HS = (K \times 2 + D \times 4) \times H
  • T形墙体相交处S=(K×1+D×6)×HS = (K \times 1 + D \times 6) \times H其中,DD 指马牙槎的外伸长度;KK 指墙体宽度;HH 为柱高度.

总结

异形构造柱的计算需要综合考虑截面尺寸、混凝土强度等级、受力纵筋位置、计算方法和计算软件等多个方面。确保设计合理、计算准确,以满足结构的安全性和可靠性要求。
