钢结构图纸设计是建筑行业中至关重要的一环,它涉及到复杂的计算和精确的构造。以下是钢结构设计的一般流程:1. 初步设计阶段:在这个阶段,设计师会确定工程的基本要求和目标,包括结构类型、尺寸和材料选择等。2. 详细设计阶段:这一阶段涉及到更具体的技术细节,如构件的具体尺寸、连接方式和支撑系统等。3. 制作图样:根据详细设计阶段的成果,工程师会制作出详细的钢结构图纸,这些图纸将指导实际的制造过程。4. 审核与批准:这些图纸需要经过严格的审核和批准过程,确保其满足所有安全和规范要求。
一、钢结构图纸设计说明的基本内容
(一)工程概况
- 建设地点与规模:在钢结构设计说明中会提及工程的建设地点和建设规模等基本信息。例如可能描述工程位于某个具体地点,整体的建筑面积、层数等规模信息,但具体内容因工程而异。
- 结构体系:包括主体结构、楼面及屋面结构、基础结构等相关的结构体系说明。如主体结构采用何种形式(框架结构、排架结构等),楼面与屋面结构的类型,基础结构如何设计(独立基础、筏板基础等),同时会给出本工程±0.000相对的绝对标高值。
(二)设计依据
- 相关标准规范:
- 《建筑结构可靠度设计统一标准》(GB50068 - 2001)为结构设计提供可靠度方面的依据标准。
- 《建筑结构荷载规范》(GB50009 - 2012)用于确定结构所承受的各种荷载取值,如恒载、活载、风载、雪载等的计算依据。
- 《钢结构设计规范》(GB50017 - 2003)是钢结构设计的核心规范,涵盖了钢结构构件设计、连接设计等多方面的规定。
- 还有如《建筑抗震设防分类标准》(GB50223 - 2008)明确建筑的抗震设防类别,《建筑抗震设计规范》(GB50011 - 2010)用于抗震设计计算等规范也是重要依据。
- 项目文件:工程合同、技术规格书等项目文件是钢结构设计的依据之一。工程合同中规定的设计要求、质量标准等内容,技术规格书中对于钢结构性能、材料等方面的详细规格要求都会指导设计过程。
- 各专业设计任务书及自然条件:建筑、结构、水暖电等专业设计任务书,以及地质勘察报告、环境条件等自然条件也在设计依据范围内。地质勘察报告可以提供工程场地的地质信息,如土层分布、地基承载力等,环境条件如当地的气候条件等因素对钢结构的设计都有影响。
(三)结构的安全等级及设计使用年限
- 安全等级:会明确建筑物结构安全等级(如几级),不同的安全等级在结构设计中的可靠度要求有所不同。
- 抗震相关:确定建筑抗震设防类别(如甲、乙、丙类等)、抗震等级以及抗震设防烈度和设计基本地震加速度等抗震相关参数。这些参数决定了钢结构在抗震设计中的计算方法和构造要求。
(四)设计参数
- 钢材材质:例如工程可能采用Q345B、Q235B等钢材,不同的钢材材质具有不同的力学性能,其选择取决于结构的受力要求、使用环境等因素。
- 构件截面尺寸:根据结构计算和构造要求确定构件的截面尺寸,如钢梁、钢柱等构件的截面形状(H型钢、工字钢等)和尺寸大小需要满足结构受力、稳定性等要求。

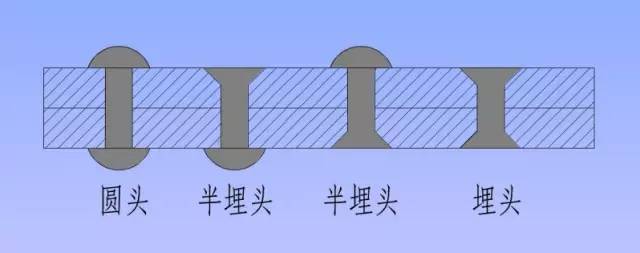

- 连接方式:采用焊接或螺栓连接等方式,具体根据受力情况和使用要求确定。焊接连接适用于多种受力情况且连接牢固,但需要注意焊接质量控制;螺栓连接便于安装和拆卸,在一些需要后期维护或调整的结构部位较为适用。
- 涂装材料:如采用醇酸防锈漆、防火涂料等。涂装材料的选择取决于钢结构的使用环境、防火要求等,防锈漆可以防止钢材生锈腐蚀,防火涂料能够提高钢结构的耐火性能。
(五)设计流程
- 方案设计:根据项目需求和条件,进行结构方案构思和比选。这一阶段需要考虑多种结构形式的可行性,对比不同方案在安全性、经济性、功能性等方面的优劣,选择最合适的结构方案。
- 初步设计:进行结构布置,确定主要构件截面尺寸和材料,进行荷载计算和内力分析。例如确定钢柱、钢梁的布置位置,初步选定构件的截面尺寸并确定采用的钢材材质,然后根据建筑荷载规范计算结构所承受的各种荷载,分析结构在荷载作用下的内力情况。
- 施工图设计:根据初步设计结果,进行详细的结构施工图设计和构件加工图设计。在这一阶段要详细绘制钢结构的各个构件、节点的施工图,明确构件的尺寸、形状、加工精度要求等,同时绘制构件加工图以便工厂加工制作。
- 深化设计:对施工图进行深化设计,包括节点详图、构件编号和加工要求等。节点详图要详细展示钢结构节点(如梁柱节点、梁梁节点等)的构造形式、连接方式、焊缝要求等;构件编号便于施工过程中的识别和管理,加工要求则明确了构件在加工制作过程中的各项技术指标。
- 设计审查:进行专业审查和校核,确保设计的安全性和合理性。由专业人员对整个设计成果进行审查,检查是否符合相关规范、标准的要求,结构设计是否安全可靠,各部分设计是否合理等。
二、钢结构图纸种类及表达内容

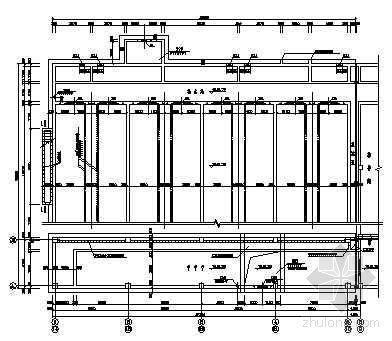

(一)平面布置图
- 用于展示钢结构在水平方向的布局,包括钢柱、钢梁等主要构件的平面位置、间距等信息。可以直观地反映出结构的平面形状、规模大小以及各部分之间的相对位置关系。
(二)剖面图
- 用于表达钢结构在垂直于平面布置图方向上的截面形态和尺寸。通过剖面图可以看到结构内部构件的层次关系、连接方式以及各部分的高度、厚度等尺寸信息。
(三)立面图
- 用于表达钢结构在垂直于平面布置图和剖面图方向上的立面形态和尺寸。立面图能够展示钢结构的外观形状、高度方向上的构件分布情况以及外立面的构造形式等。

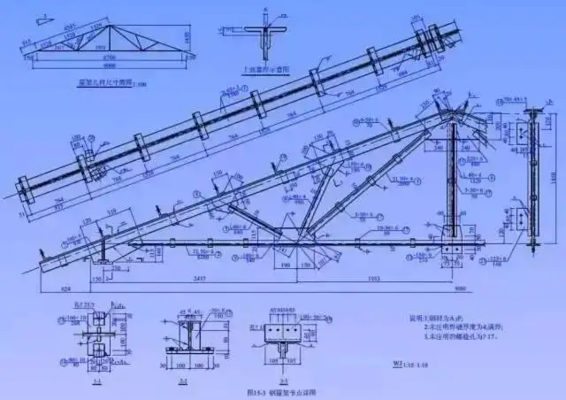

(四)节点图
- 用于表达钢结构中各个节点的构造和连接方式。节点是钢结构中构件连接的关键部位,节点图详细展示了节点处的构件连接形式(如焊接、螺栓连接等)、焊缝形状与尺寸、螺栓数量与规格、节点板的形状与尺寸等信息,以确保节点具有足够的强度和刚度。
(五)部件图
- 用于表达钢结构中各个构件的形态和尺寸。部件图详细描述了每个钢结构构件(如钢梁、钢柱、支撑等)的具体形状、尺寸大小、加工精度要求等内容,是构件加工制作的重要依据。
