屋面修补要怎么处理

屋面修补是确保建筑结构完整性和延长使用寿命的重要环节。以下是进行屋面修补时的几个关键步骤:,,1. 评估损害:需要对屋面的损坏程度进行全面评估,确定损伤的类型和严重程度。,,2. 清理表面:在开始修补工作之前,必须彻底清除屋面上的灰尘、污垢和松散材料。,,3. 选择合适的修补材料:根据屋顶的材质和损坏情况,选择适合的修补材料。常见的修补材料包括沥青、树脂混凝土、丙烯酸或聚氨酯等。,,4. 施工方法:根据选用的材料和屋顶类型,采用适当的施工方法进行修补。对于水泥瓦屋面,可能需要使用粘合剂来修复瓦片之间的缝隙。,,5. 质量检查:修补完成后,需要进行仔细的质量检查,以确保修补区域达到预期的防水效果。

屋面做法及荷载计算

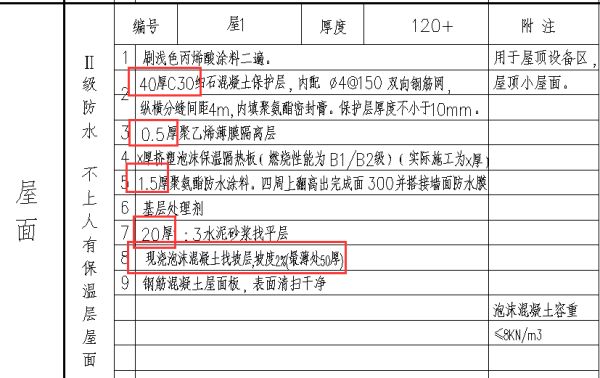

1. 屋面做法

屋面做法是指在建筑屋面施工中所采用的技术措施和材料选择,以确保屋面的防水、保温、隔热、排水等功能。常见的屋面做法包括:

  • 防水层:通常采用防水卷材、防水涂料等材料,确保屋面不渗水。
  • 保温层:使用保温材料如聚苯板、岩棉板等,提高屋面的保温性能。
  • 找平层:在防水层和保温层之间设置找平层,保证屋面平整。
  • 保护层:在防水层上设置保护层,防止防水层受到机械损伤。
  • 排水系统:设置合理的排水坡度和排水沟,确保雨水及时排出。

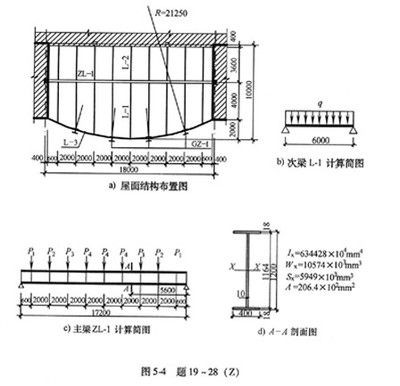

2. 屋面荷载计算

屋面荷载计算是结构设计的重要环节,主要包括以下几类荷载:

2.1 恒载

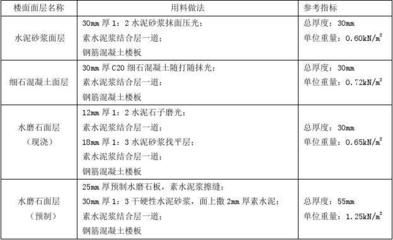

  • 屋面材料自重:包括屋面板、防水层、保温层、找平层等材料的自重。
  • 固定设备自重:如空调机组、通风设备等固定安装在屋面上的设备的自重。
2.2 活载
  • 屋面活荷载:当采用压型钢板轻型屋面时,屋面竖向活荷载的标准值应取0.5KN/m2(注:当刚架或檩条仅有一个可变且受荷面积超过60m2时,对钢框架,活荷载可取0.3KN/m2)。
  • 屋面悬挂荷载:包括喷淋、管道、灯具等悬挂设备的荷载。常用的屋面悬挂荷载值如下:
    • 石膏天花板吊顶:0.15KN/m2
    • 空调管道:0.05KN/m2
    • 灯具:0.05KN/m2
    • 喷淋:0.15KN/m2
2.3 雪荷载
  • 基本雪压:基本雪压是指单位水平面积上的积雪重量,计算公式为 s=r?ds = r \cdot d,其中 ss 是雪压(N/m2),rr 是雪重度(N/m3),dd 是雪深(m)。基本雪压一般按当地空旷平坦地面上积雪自重的观测数据,经概率统计得出50年一遇最大值确定。
  • 屋面积雪分布系数:屋面积雪分布系数 μr\mu_r 用于调整基本雪压,考虑屋面形式、风的影响等因素。屋面水平投影面上的雪荷载标准值计算公式为 ωs=μr?ω0\omega_s = \mu_r \cdot \omega_0,其中 ωs\omega_s 是雪荷载标准值(kN/m2),ω0\omega_0 是基本雪压(kN/m2)。
2.4 风荷载
  • 风荷载体型系数:门式刚架的风荷载体型系数可以按《建筑结构荷载规范》(GB50009-2012)取值,也可按《门式刚架轻型房屋钢结构技术规程》(CECS102:2002,2012版)取值。基本风压应按荷载规范附录E.4中附表E.5给出的50年一遇的风压采用,但不得小于0.3kN/m2。
2.5 吊车荷载
  • 桥(梁)式吊车或悬挂吊车的竖向荷载:应按吊车的不利位置取值。
  • 手动吊车及电动葫芦:可不考虑水平荷载。
2.6 地震荷载
  • 水平地震作用:当抗震设防烈度较高并且房屋跨度很大、高度很高,或宽度方向有很多摇摆柱时,可按《建筑抗震设计规范》进行水平地震作用效应下刚架地震左右组合下的验算。计算时,阻尼比可取为0.05。

3. 荷载组合

在进行屋面结构设计时,需要考虑多种荷载的组合效应,常用的荷载组合方式包括:

  • 由可变荷载效应控制的基本组合
    • 1.2 × 永久荷载 + 1.4 × 最大可变荷载
    • 1.2 × 永久荷载 + 0.7 × 1.4 × 可变荷载
    • 1.0 × 永久荷载 + 1.4 × 最大风吸力
  • 由永久荷载效应控制的基本组合
    • 1.35 × 永久荷载 + 1.4 × 可变荷载 × 相应的组合系数
  • 地震作用组合
    • 1.2(或1.0)×(重力荷载代表值效应)+ 1.3 × 水平地震作用标准值效应(计算时不考虑风荷载作用)
  • 常用荷载组合(无吊车的情况):
    • 1.1.2(恒载 + 悬挂荷载)+ 1.4 屋面活载 + 1.4 楼面活载
    • 1.2(恒载 + 悬挂荷载)+ 1.4 屋面雪载 + 1.4 楼面活载
    • 1.0 恒载 + 1.4 左风载
    • 1.0 恒载 + 1.4 右风载
    • 1.2(恒载 + 悬挂荷载 + 0.5 楼面荷载 + 0.5 屋面雪载)+ 1.3 左地震
    • 1.2(恒载 + 悬挂荷载 + 0.5 楼面荷载 + 0.5 屋面雪载)+ 1.3 右地震
    • 1.0(恒载 + 悬挂荷载 + 0.5 楼面荷载 + 0.5 屋面雪载)+ 1.3 左地震
    • 1.0(恒载 + 悬挂荷载 + 0.5 楼面荷载 + 0.5 屋面雪载)+ 1.3 右地震
    • 1.2(恒载 + 悬挂荷载)+ 0.9(1.4 楼面荷载 + 1.4 雪载 + 1.4 左风)
    • 1.2(恒载 + 悬挂荷载)+ 0.9(1.4 楼面荷载 + 1.4 雪载 + 1.4 右风)
    • 1.35(恒载 + 悬挂荷载)+ 1.4 × 0.7(楼面活载 + 屋面活载)
    • 1.35(恒载 + 悬挂荷载)+ 1.4 × 0.7(楼面活载 + 屋面雪载)

4. 注意事项

  • 屋面活荷载不与雪荷载同时组合
  • 地震作用不与风荷载同时考虑
  • 风荷载效应与永久荷载效应二者符号相反,当恒载与风载进行组合时,恒载的组合系数应取为1.0,并且恒载不应取得过大,不应将屋面悬挂荷载等考虑在恒载中。

通过以上步骤和注意事项,可以确保屋面结构设计的安全性和可靠性。
